SJOD15-12系列隔離開關主要用于交流戶外10-15kV的線路網絡中有電壓無負載情況下，分、合電路之用。
SJOD15-12系列 隔離開關主要用于交流戶外10~15kV的線路網絡中有電壓無負載情況下，分、合電路之用。進行無負載帶電高壓線路的換接、隔離帶電高壓線路和被檢修的高壓母線、斷路器等電氣設備進行電氣隔離。設有固定拉鉤和自鎖裝置，靈活可靠。其中防污型的隔離開關可滿足重污穢地區用戶的要求，并可以有效地解決隔離開關在運行中出現的污閃問題。
本公司生產的型號主要有：
SJOD15(A/B/C)-12/200
SJOD15(A/B/C)-12/400
SJOD15(A/B/C)-12/630

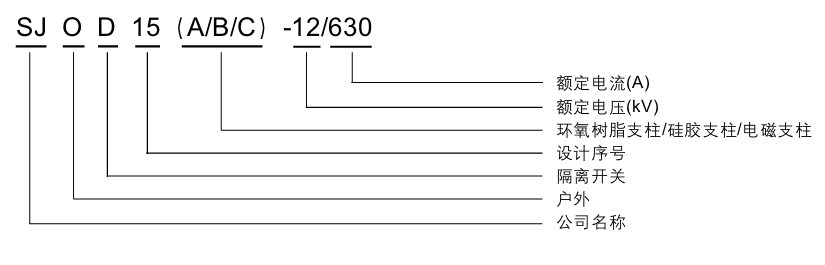

型號及其含義
使用環境條件:
a).環境溫度：-45℃至+45℃；
b).風壓不超過700MPa；
c).適用區域的海拔高度不超過3000m。
結構特點
1.導電回路采用表面鍍銀優質紫銅材料、導電接觸面積大、回路電阻小、通流能力強。
2.鎖扣及防偏設計、雙防偏裝置設計，合閘準確。簡單可靠的子、母鎖扣裝置。鎖扣與拉環巧妙結合，操作方便。
3.接線配件人性化設計，方頭螺栓。

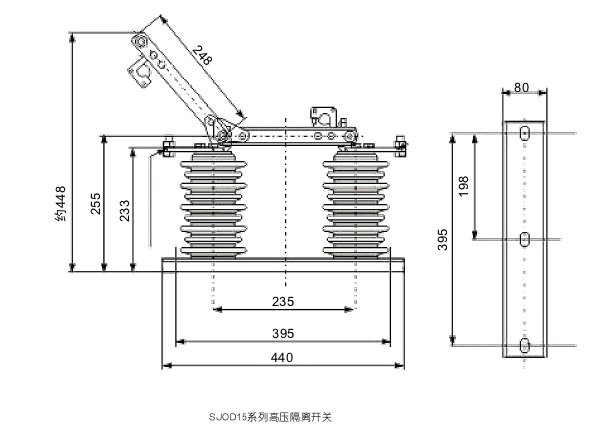

外觀結構和尺寸
| 序號 | 項目 | 單位 | 參數 | |
|---|---|---|---|---|
| 1 | 額定電壓 | kV | 12 | |
| 2 | 額定絕緣水平 | 1min工頻耐壓（相間、對地/斷開） | kV | 50/60 |
| 雷電沖擊耐壓（相間、對地/斷開） | 95/110 | |||
| 3 | 額定電流 | A | 200/400/630 | |
| 4 | 額定短路斷開電流 | kA | 20 | |
| 5 | 額定峰值耐受電流 | kA | 50 | |
| 6 | 額定短路耐受電流 | kA | 20 | |
| 7 | 額定短路耐受時間 | s | 4 | |
| 8 | 機械壽命 | 次 | 2000 | |
